DNM系列电动电位器

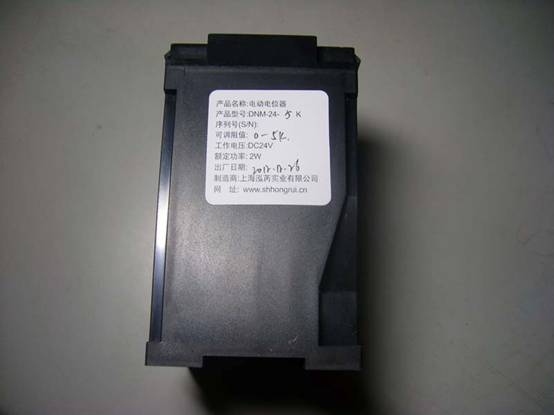

DNM正面图
DNM侧面图
DNM系列电动电位器也称为远程调速电位器,是一种电动执行机构,根据两路不同开关量信号,改变电压极性,驱动微型伺服电机正转或反转,从而使电位器输出电阻自动增加或减小。
该系列电动电位器具有以下特点:
1.电位器的阻值由零可调至最大值(根据型号确定),调节阻值范围宽,阻值变化平缓,适用面广泛。
2.调节输出电阻时,采用的是两路开关量控制信号来调节,与用改变电压极性的方式比,调节更加稳定,更加可靠。
3.通过限流控制电机最大输出力矩,防止因过扭引起电机和电位器损坏。与传统的限位开关保护方式相比较,更简捷可靠,易于维护。
4.采用工业级标准DIN 35 mm导轨安装,可节省控制柜空间。安装、拆卸、接线均简单方便。
5. 有两组继电器输出, 可监控电动电位器工作状态。
6.选用进口高性能耐磨型绕线电位器,质量可靠保证,
使用寿命更长。
7.输入功率小,控制方便,可用于治金、电力、机械、石化、船舶等行业,尤其适合在柴油发电机并机控制、电机调速调压、远程控制、工厂智能全自动控制等应用。
(2) 原理示意图
工作时,外加的升、降两路开关量控制信号经控制电路板
处理至伺服电机,根据不同的信号,来改变电机的正、反转,从而带动电位器轴正转或反转,改变输出电阻。
端口接线示意图如下:
1-2端, 控制电压DC24V, 1端接 +24V,2端接 0V
3-4端,闭合(升速),输出电阻14-15端增加,15-16端减少
5-6端,闭合(降速),输出电阻14-15端减少,15-16端增加
7-8-9端,升速控制监控端口,
当3-4端不接通时,7-8端接通,7-9端是不通;
当3-4端闭合时, 7-8端不通,7-9端是接通;
10-11-12端,降速控制监控端口,
当5-6端不接通时,10-11端接通,10-12端是不通;
当5-6端闭合时, 10-11端不通,10-12端是接通;
13端 是空脚
14-15-16端 输出可调电阻的阻值,15端为中心抽头
(3). 性能参数
(a)型号说明
DNM----------24-----------------5K
系列号 电压等级 阻值范围
(b) 技术参数
电源需求 |
|
输入电压 |
±DC24V±20%(Min DC19V ~ Max DC28V) |
整机功耗 |
≤5W |
反接保护 |
内置,工作电压极性反接,电路不工作 |
性 能 |
|
调节速率 |
12 RPM |
最小精度 |
1/30圈 |
旋转角度 |
3600度(10圈) |
阻值范围 |
100Ω到50 KΩ,详见选型表 |
状态监控 |
提供两组电位器干接点输出 |
接线端口 |
16个 |
机构规格 |
|
外壳材质 |
黑色阻燃ABS |
外壳尺寸 |
75mm(H)*110mm(W)*127mm(D) |
接线保护 |
接线端子加保护盖 |
整机重量 |
约0.6KG |
安装方式 |
工业级标准DIN 35mm导轨安装 |
工作温度 |
0-45℃。 |
工作湿度 |
5%-95%(无凝露) |
(c ) 选型表
序号 |
型号 |
阻值可调范围 |
1 |
DNM-24-0.1K |
0-100Ω |
2 |
DNM-24-0.2K |
0-200Ω |
3 |
DNM-24-0.5K |
0-500Ω |
4 |
DNM-24-1k |
0-1kΩ |
5 |
DNM-24-2k |
0-2kΩ |
6 |
DNM-24-5k |
0-5kΩ |
7 |
DNM-24-10k |
0-10kΩ |
8 |
DNM-24-20k |
0-20kΩ |
9 |
DNM-24-50k |
0-50kΩ |
(4) 使用环境
■ 剧烈振动场合,应采取适当减振措施。安装减震块可以有效地减少震动。
■ 环境温度<45℃。
■ 在有蒸汽、凝雾等空气湿度大的场合,应有适当防护措施。
(5) 适用范围
国产和进口的电子调速器基本上都适用,以下列举部份型号可作参考重庆康明斯发动机有限公司 NTA855系列EFC电子调速器
重庆康明斯发动机有限公司 KTA19系列EFC电子调速器
湖北襄樊康明斯发动机公司6BT系列GAC ESD5500E电子调速器
湖北襄樊康明斯有限公司6BT系列F/ESC1000A电子调速器
杭州汽车发动机厂WD615系列F/ECS1000A电子调速器
杭州汽车发动机厂WD415系列F/ECS1000A电子调速器
杭州汽车发动机厂X6130系列F/ECS1000A电子调速器
山东淄博柴油机厂6170系列F/ECS1000A电子调速器
山东淄博柴油机厂8170系列F/ECS1000A电子调速器
山东淄博柴油机厂12V190系列F/ECS1000A电子调速器
山东潍坊柴油机有限公司WD615系列F/ECS1000A电子调速器
河南洛阳柴油机有限公TBD234系列F/ECS1000A电子调速器
无锡富豪发动机有限公司TD系列GAC ESD5500E电子调速器
无锡富豪发动机有限公司TAD系列GAC ESD5500E电子调速器
无锡富豪发动机有限公司TWD系列GAC ESD5500E电子调速器
大宇发动机有限公司P126PI系列2301A电子调速器
大宇发动机有限公司P158LE系列2301A电子调速器
大宇发动机有限公司P180LE系列2301A电子调速器
大宇发动机有限公司P222LE系列2301A电子调速器
上海柴油机股份有限公D683系列FESC1000电子调速器
